Kumpulan Contoh Soal dan Pembahasan Mikrometer Sekrup serta Rumusnya. Lengkap

Assalammualaikum teman-teman, pada artikel kali ini masharist.com akan membahas tentang Contoh Latihan Soal Mikrometer Sekrup dan Pembahasannya. Semoga bermanfaat

Daftar Isi

• Deskripsi Singkat
• Cara Penggunaan Mikrometer Sekrup
• Cara Pembacaan Mikrometer Sekrup
• Kumpulan Contoh Soal dan Pembahasan Mikrometer Sekrup
• Contoh Soal-Soal Latihan

Pengertian dan Deskripsi Singkat

Mikrometer sekrup merupakan sebuah alat pengukuran yang digunakan untuk mengukur benda atau objek yang terdiri dari sekrup terkalibrasi dan memiliki tingkat kepresisian serta ketelitian hingga 0.01 mm.

Penemu alat ini adalah Willaim Gascoigne pada abad ke-17.

Ketika itu ia membutuhkan sebuah alat yang lebih presisi dari jangka sorong untuk mengukur jarak sudut antarbintang melalui teleskop.

Berdasarkan fungsinya mikrometer terbagi menjadi

Mikrometer dalam (Inside Micrometer) biasa digunakan untuk mengukur garis tengah atau diameter dari lubang/rongga suatu benda

Mikrometer luar (Outside Micrometer) digunakan untuk mengukur tebal suatu benda.

Mikrometer kedalaman (Depth Micrometer) digunakan untuk mengukur kedalaman sebuah lubang suatu benda.

Mikrometer sekrup. wikipedia

Tipe Mikrometer Sekrup. Bacabrosur.blogspot.com

Cara Penggunaan Mikrometer Sekrup

Cara menggunakan mikrometer sekrup adalah:

1. Objek yang akan diukur diletakkan menempel dengan bagian poros tetap.

2. Selanjutnya pada bagian thimble diputar hingga objek terjepit oleh poros tetap dan poros geser.

3. Bagian ratchet dapat diputar untuk menghasilkan perhitungan yang lebih presisi dengan menggerakkan poros geser secara perlahan.

4. Setelah yakin bahwa objek benar-benar terjepit diantara kedua poros, hasil pengukuran dapat dibaca di skala utama dan skala nonius.

Bagian Mikrometer Sekrup. Bacabrosur.blogspot.com

Cara Pembacaan Mikrometer Sekrup

Sama seperti Jangka Sorong, Mikrometer Sekrup juga memiliki dua skala yaitu skala utama dan skala nonius atau Vernier.
Contoh Pembacaan pada gambar dibawah

Pada contoh pengukuran di atas, cara membaca mikrometer sekrup tersebut adalah:
•Pada skala utama, bila dihitung maka akan didapatkan nilai 9,00 mm. Pada bagian atas skala utama, jarak setiap angka adalah 1,00 mm. Sedangkan dibawahnya adalah 0,50 mm.
•Pada skala nonius, garis horizontal  skala utama berhimpit dengan angka 28 di skala nonius. Nilai skala nonius adalah, nilai pada skala nonius dikalikan ketelitian yaitu 0,01. Sehingga pada skala nonius didapatkan tambahan panjang 0.28 mm
•Hasil pengukuran merupakan penjumlahan skala utama dan skala nonius. Sehingga menjadi
9,00+0,28=9,28 mm

Kumpulan Contoh Soal dan Pembahasan Mikrometer Sekrup

Soal nomor 1

  Diketahui tebal sebuah benda sebagaimana gambar diatas. Tentukan nilianya.

A. 5,63 mm
B. 5,90 mm
C. 5,96 mm
D. 5,98 mm
E. 5,00 mm

Pembahasan
Skala utama = 5,5 mm
Skala nonius = 13 x 0,01 = 0,13 mm
Tebal benda= 5,5 mm + 0,13 mm = 5,63 mm
Jawaban yang benar adalah A.
Jadi tebal benda adalah 5,63  mm

Soal nomor 2

Suatu benda di laboratorium diukur diameternya menggunakan mikrometer sekrup, dan didapatkanlah hasil sebagaimana gambar dibawah. Tentukan nilainya
A. 7,63 mm
B. 7,90 mm
C. 8,96 mm
D. 7,98 mm
E. 8,00 mm

Pembahasan
Skala utama = 8,0 mm
Skala nonius = 0 x 0,01 = 0 mm
Tebal benda= 8,0 mm + 0 mm = 8,00 mm
Jawaban yang benar adalah E.
Jadi tebal benda adalah 8,00  mm

Soal nomor 3

Suatu kertas di laboratorium diukur diameternya menggunakan mikrometer sekrup, dan diapatkanlah hasil sebagaimana gambar dibawah. Tentukan nilainya
A. 0,63 mm
B. 0,90 mm
C. 0,34 mm
D. 0,98 mm
E. 0,00 mm

Pembahasan
Skala utama = 0,0 mm
Skala nonius = 34 x 0,01 = 0,34 mm
Tebal benda= 0,0 mm + 0,34 mm = 0,34 mm
Jawaban yang benar adalah C.
Jadi tebal kertas adalah 0,34 mm

Soal nomor 4

Suatu benda di laboratorium diukur diameternya menggunakan mikrometer sekrup, dan diapatkanlah hasil sebagaimana gambar dibawah. Tentukan nilainya

A. 5,63 mm
B. 5,90 mm
C. 5,96 mm
D. 5,98 mm
E. 5,73 mm

Pembahasan
Skala utama = 5,5 mm
Skala nonius = 23 x 0,01 = 0,23 mm
Tebal benda= 5,5 mm + 0,23 mm = 5,73 mm
Jawaban yang benar adalah E.
Jadi tebal kertas adalah 5,73 mm


Soal nomor 5

Soal UN Fisika SMA 2012/2013 SA 55 No.1
Sebuah pelat logam diukur ketebalannya dengan menggunakan mikrometer sekrup dan menunjukkan skala seperti yang terlihat pada gambar. Tebal benda tersebut adalah…

A. 4,04 mm
B. 5,02 mm
C. 5,05 mm
D. 6,00 mm
E. 7,08 mm

Pembahasan
Skala utama = 5,5 mm
Skala nonius = 50 x 0,01 = 0,5 mm
Tebal benda= 5,5 mm + 0,5mm = 6,0 mm
Jawaban yang benar adalah D.
Jadi tebal benda adalah 6,0 mm

Soal nomor 6

Soal UN Fisika SMA 2012/2013 SA 60 No.1

Gambar di samping menunjukkan pembacaan skala mikrometer sekrup yang digunakan untuk mengukur diameter luar tabung kayu. Diameter luar tabung kayu tersebut adalah…

A. 4,59 mm
B. 4,60 mm
C. 4,61 mm
D. 4,62 mm
E. 4,63 mm

Pembahasan
Skala utama = 4,5 mm
Skala nonius = 11 x 0,01 = 0,11 mm
Tebal benda= 4,5 mm + 0,11mm = 4,61 mm
Jawaban yang benar adalah C.
Jadi Diameter luar tabung kayu tersebut adalah 4,61 mm

Soal nomor 7

Soal UN Fisika SMA 2012/2013 SA 65 No.1
Gambar berikut menunjukkan hasil pembacaan skala pengukuran diameter bola kecil dengan menggunakan mikrometer skrup. Hasil pengukurannya adalah…
A. 6,93 mm
B. 6,94 mm
C. 6,95 mm
D. 6,96 mm
E. 6,97 mm

Pembahasan
Skala utama = 6,5 mm
Skala nonius = 44 x 0,01 = 0,44 mm
Tebal benda= 6,5 mm + 0,44 mm = 6,94 mm
Jawaban yang benar adalah B.
Jadi Diameter bola kecil tersebut adalah 6,94 mm

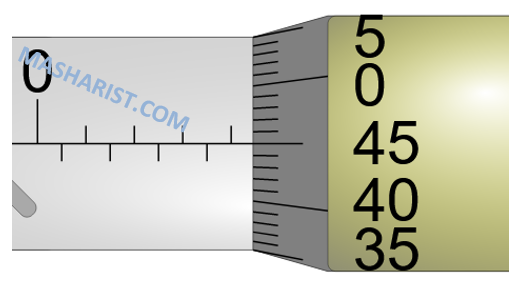

Contoh Soal-Soal Latihan

1. Dilakukan 10 kali pengukuran berbeda terhadap plat logam di laboratorium. Tentukan ketebalan tiap-tiap plat bila diketahui hasil pengukuran sebagai berikut:

a.

b.

c.

d.

e.

f.

g.

h.

i.

j.

Itu dia beberapa contoh soal Mikrometer Sekrup dan pembahasannya. Semoga dengan contoh-contoh soal ini semakin mengasah kemampuan teman-teman dalam menjawab soal-soal Mikrometer Sekrup baik dalam latihan, ulangan ataupun ujian.

Bila ada yang keliru dan ingin ditanyakan silahkan tinggalkan komentar.

Selamat belajar!
